采购 43 系列 EPS 应急电源时，型号、电压和输出路数只是第一步。产品进入样品确认或批量验收后，还要验证绝缘安全、EMC、保护动作、温升和连续工作稳定性。任何一项只看纸面参数、不结合整机负载和安装条件，都可能把问题留到现场。

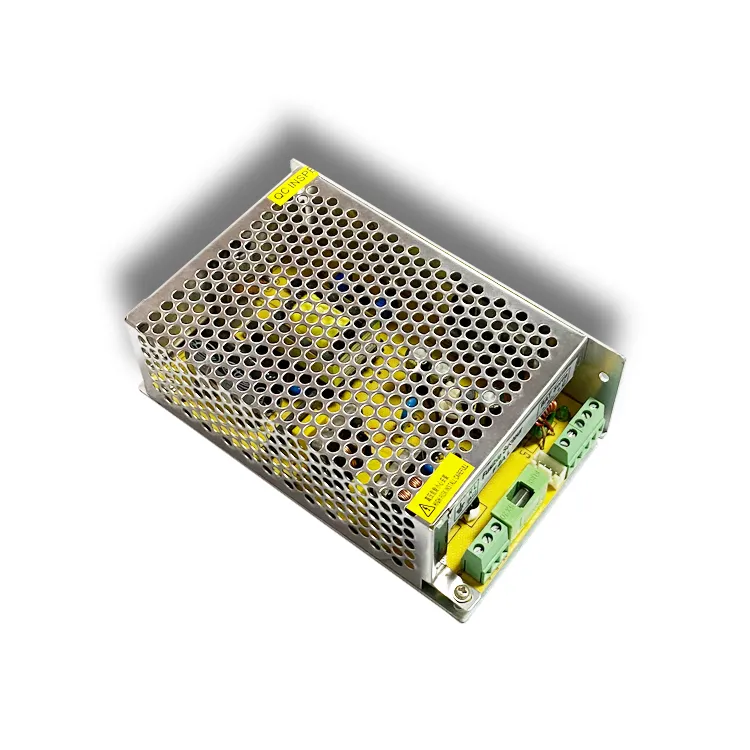

三一电源® 43 系列包括 EPS-SD-4301、EPS-SP-4303、EPS-ST-4304、EPS-ST-4308 和 EPS-ST-4310。各型号规格书列有相同的基础测试条件和安规、EMC项目，但输出电流、充电电流、结构和路数不同。验收时应把具体型号、12V或24V版本、负载、电池和箱体作为一个完整系统评估。
先确定验收对象和判定依据
同一系列不同型号不能共用一张笼统的验收记录。开始测试前，应在记录首页写明：
- 完整型号及12V或24V版本；
- 输入电压、频率和接地方式；
- 每一路负载、总负载及同时工作条件；
- 电池类型、标称电压、容量和连接方式；
- 样机数量、批次、环境温度和安装状态；
- 使用的规格书版本、项目技术协议及目标市场要求；
- 测试仪器、量程、校准状态和测试人员。
43系列规格书注明，未特别说明的参数按照 AC 230V 输入、额定负载和25℃环境温度测量。现场若使用其他输入电压、箱体、线缆或环境温度，应在报告中明确记录，不能把不同工况的测量值直接比较。
型号范围、13.5V/27V输出和1至10路配置可先查看43系列EPS应急电源选型指南。市电、蓄电池及浮充逻辑可参考43系列EPS切换与浮充接线指南。完整产品资料和各型号PDF见43系列EPS产品页。
安规验收：耐压和绝缘不能只看“通电正常”
43系列规格书的安规与EMC栏目列示 GB4943、EN60950，并给出以下电气隔离参考：
| 项目 | 规格书列示值 | 验收注意事项 |
|---|---|---|
| 输入—输出耐压 | 2.5kVAC | 由具备资格的人员按项目程序测试，确认升压、保持、漏电流限值和放电步骤 |
| 输入—保护地耐压 | 1.5kVAC | 测试前确认接地端和结构件的实际连接关系 |
| 输出—保护地耐压 | 1.5kVAC | 不能忽略电池端、输出端及箱体之间的系统连接 |
| 绝缘电阻 | 100MΩ，500VDC，25℃、70%RH | 环境湿度、污染、残余电荷和并联器件会影响测量 |
耐压测试具有危险性，不适合在没有隔离、联锁和放电措施的普通工位上操作。测试电压、漏电流判定值和持续时间还应以最新规格书、适用标准、项目协议及实验室程序为准。
规格书列示的标准名称也不能自动等同于当前批次已经取得目标市场认证。采购验收应核对具体型号、输出版本、结构和有效证书或报告的覆盖范围，尤其要避免用系列宣传信息替代型号级合规证据。
EMC验收：电源合格不代表整机一定合格
规格书列出的传导、辐射与抗扰度参考包括：
- EN55022、FCC Part 15、GB9254 Class B；
- EN61000-3-2、EN61000-3-3及GB17625.1；
- EN61000-4-2、-4-3、-4-4、-4-5、-4-6、-4-8和-4-11抗扰度项目，并标注轻工业环境、性能判据A。
这些信息用于确定验证方向，但43系列规格书同时说明，电源属于系统组成部件，最终电磁兼容性需要与终端设备一起确认。箱体、接地、输入滤波、电池线、输出线长度、负载开关动作和线束走向都会改变结果。
样机阶段建议先做预兼容检查：
- 在实际箱体和线束条件下观察传导与辐射噪声；
- 分别测试市电供电、电池供电及切换状态；
- 让门锁、继电器、警号、摄像机或灯具按照最不利组合动作；
- 检查静电、浪涌、脉冲群和电压跌落时是否出现重启、掉线或误报警；
- 记录异常发生时的输入、输出、电池状态和恢复过程；
- 对整改后的滤波、接地和线束方案重新验证。
对于正式合规项目，应由具备相应能力的实验室按照目标市场和终端产品类别确定标准版本、端口、等级和测试布置。
保护验收：必须验证动作，也要验证恢复
43系列规格书列有短路、过载及充电过压/欠压保护。过载保护范围标示为额定输出的105%至150%，并描述为打嗝模式，异常条件移除后自动恢复。不同负载的启动浪涌可能触发保护，因此不能只用电子负载缓慢拉升一次就结束验收。
建议至少覆盖以下工况：
| 工况 | 应观察的内容 | 不应遗漏的记录 |
|---|---|---|
| 单路逐步加负载 | 输出电压、总电流、温升及保护点 | 具体路号、负载类型和动作值 |
| 多路同时工作 | 总负载下各路电压与稳定性 | 同时动作组合及最远端电压 |
| 输出短路 | 保护动作、异常声响、温升和恢复 | 短路持续时间、解除后的恢复方式 |
| 电池异常 | 充电保护和负载连续性 | 电池电压、极性、容量及连接状态 |
| 市电中断与恢复 | 是否重启、掉线、闪烁或误报警 | 负载现象、测试次数和复现条件 |
保护测试完成后还要复测正常输出，检查是否出现参数漂移、器件损伤、端子变色或绝缘异常。自动恢复并不意味着可以反复带故障运行。
温升验收：从真实箱体和最不利负载出发
43系列规格书给出的工作温度范围为-10℃至60℃，并提供降额曲线。这个范围不能理解为产品在所有安装方式和满载条件下都无需降额。密闭控制箱、相邻热源、线束遮挡、灰尘和高海拔都会改变散热条件。
温升测试建议按照以下顺序进行：
- 使用项目实际箱体或等效散热条件；
- 配置额定输入、电池和最不利的多路负载组合；
- 在达到热稳定后记录环境温度、外壳、端子、变压器、功率器件、电解电容及线束温度；
- 同时记录输出电压、电流、纹波和充电状态；
- 在高温或不利输入条件下按规格书降额重新验证；
- 检查端子压接、线径、螺钉扭矩及接触电阻造成的局部发热。
温度测量方法、热电偶固定方式和允许限值应在测试前定义。红外图像适合发现热点，但受表面发射率和视角影响，不应完全替代接触式测量。
满载老化：重点是趋势和失效，不只是“亮机”
43系列规格书列有100%满载老化测试。采购验收时，应把老化条件写清楚，包括输入电压、负载比例、环境温度、持续时间、循环方式、电池连接状态和判定项目。
老化过程中建议持续或定时记录：
- 输出电压、电流及各路负载状态；
- 电池端电压和充电状态；
- 关键位置温度及环境温度；
- 重启、掉电、保护动作、噪声和气味；
- 端子、连接器、线束和焊点外观；
- 老化前后纹波、效率及绝缘检查结果。
规格书标示的典型效率为82%，最大纹波与噪声为120mVp-p。纹波测试条件为20MHz带宽、12英寸双绞线，并在测量端并联0.1μF和47μF电容。不同探头接地方法或带宽设置会产生明显差异，验收报告应保存测试连接照片和仪器设置。
建议的来料与样品验收表
| 阶段 | 核对项目 | 输出记录 |
|---|---|---|
| 文件核对 | 型号、版本、规格书、证书覆盖范围 | 文件清单与版本号 |
| 外观与尺寸 | PCB、端子、标识、结构、安装孔位 | 照片及尺寸记录 |
| 基本电气 | 输入、输出、电池充电、各路负载 | 测量表及仪器信息 |
| 保护功能 | 过载、短路、充电异常、恢复 | 动作值、现象和恢复方式 |
| 安规 | 接地、耐压、绝缘电阻 | 测试条件、结果和人员 |
| EMC预检 | 传导、辐射、ESD、EFT、浪涌、跌落 | 布置、等级、现象和整改 |
| 热与老化 | 温升、降额、满载连续运行 | 温度曲线、异常和复测结果 |
| 系统测试 | 市电、电池、真实负载和线缆 | 访问控制、监控、报警或照明运行结果 |
FAQ
规格书写了EMC标准，整机是否可以直接判定合格？
不可以。电源是系统部件，最终结果还受箱体、线缆、接地、负载和安装影响。终端设备需要按适用标准完成确认。
耐压测试可以由普通装配人员操作吗？
不建议。耐压测试存在触电和残余电荷风险，应由具备资格的人员在有隔离、联锁、放电和书面程序的工位完成。
短路保护恢复正常就代表测试通过吗？
还不够。需要记录动作和恢复过程，并在故障解除后复测输出、温升、外观及绝缘，确认没有潜在损伤。
60℃环境下可以始终满载吗？
不能直接这样理解。规格书同时提供降额曲线，实际允许负载还取决于型号、输入、箱体和散热条件。
老化测试时间应该固定为多少小时？
43系列规格书说明100%满载老化，但没有在该条目中给出统一的客户验收时长。采购双方应在技术协议中确定持续时间、环境、负载、电池状态和判定规则。
认证标志是否覆盖所有43系列配置？
不能按系列名称推断。应核对具体型号、输出版本、结构和证书或报告的有效覆盖范围。
获取43系列验收清单
通过三一电源智能客服提交型号、12V或24V版本、输出路数、负载清单、电池参数、安装箱体、目标市场和采购数量。我们可按照项目使用条件整理需要确认的安规、EMC、保护、温升及老化项目，关键判定值以双方确认的规格书和技术协议为准。
