一款电源适配器即便效率一流、安全文件无懈可击，也可能因为 EMI 测试不过而无法销售。电磁干扰合规是每一台外置电源必须跨越的第三道强制门槛——与安全、能效并列——而它恰恰是最容易让工程师措手不及的一道。开关电源天生就是噪声源：MOSFET 每一次开关，都会向电网注入一个快速电流边沿，并向空间辐射场。决定这些噪声是否可接受的两大法规框架，是欧洲的 CISPR 32 / EN 55032 与美国的 FCC Part 15 Subpart B Class B——日本 VCCI 与中国 GB/T 9254 紧随其后。
本文把四套 EMI 法规并排对比：它们各自限制什么、传导与辐射发射如何测量、Class A 与 Class B 的分界线在哪里，以及如何设计一个既能过测、又不击穿安全漏电流预算的 EMI 滤波器。
为什么 EMI 不过测会拖垮一台本该完美的电源
EMI 绝非"锦上添花"。在欧盟，EMC 指令（2014/30/EU） 让 EN 55032 成为 CE 标识的硬前提；在美国，47 CFR Part 15 让 FCC 合规成为 投放市场 本身的前置条件，而不仅是销售。一台达到 DOE Level VI 能效、并持有 IEC 62368-1 安全认证的机器，如果在 80 MHz 的辐射超标 6 dB，照样无法销售。更糟的是，EMI 问题往往暴露得很晚——常常要等接近量产的样机送进认可暗室才发现——一次失败就能炸掉整个上市排期。把 EMI 从第一天起就当作与其他指标平等的设计约束，而不是最后一周的走过场，是资深电源工程师最重要的一条经验。请把安全、能效、EMC 看成一个合规三角：三条边都得撑住。
四套法规速览：FCC Part 15 B / CISPR 32（EN 55032）/ VCCI / GB/T 9254
对于多媒体与信息技术类设备——外置适配器正是按此归类——主导全球主要市场的有四份文件：
- 美国 — FCC Part 15 Subpart B： 针对"非有意辐射体"的强制联邦法规。分 Class A（商用/工业）与 Class B（居住）。
- 欧盟 — CISPR 32 / EN 55032： 多媒体设备（MME）的统一发射标准，同时覆盖 ITE 与 AV，分 Class A 与 Class B，支撑 EMC 指令下的 CE 标识。
- 日本 — VCCI： 自愿性行业方案，但实务上每个负责任的品牌都会遵循，其限值与 CISPR 32 对齐。
- 中国 — GB/T 9254： 中国对 CISPR 信息技术设备发射标准的采标，纳入 CCC（3C）体系。
四者都源自同一套 CISPR（国际无线电干扰特别委员会）母文件，这也是它们的限值曲线如此相似的原因——但法律地位、文书流程与少数数值阈值的差异，恰恰是关键所在。
FCC Part 15 Subpart B Class B 详解
47 CFR Part 15 Subpart B 管辖非有意辐射体——任何把 RF 当作副产品而非有意发射的数字或开关设备。它把世界分成两类：
- Class A —— 面向商用、工业或商业环境销售的设备，限值较宽松。
- Class B —— 面向居住环境销售的设备，限值更严（通常约严 10 dB），因为身边就坐着消费类收音机和电视。
消费级 USB 充电器或笔记本适配器几乎总是 Class B。多数适配器走的合规路径是供方符合性声明（SDoC）——制造商基于认可实验室的测试自我声明符合，留存报告备查，并加贴规定标识。（更早的"验证 Verification"和"认证/FCC ID"路径适用于其他设备类别；适配器的主机设备可能带 FCC ID，但裸电源通常以 SDoC 出货。）自我声明并不等于"免测"——你仍需具备资质实验室出具的实测报告，只是不必事先向委员会备案。
CISPR 32 / EN 55032 详解
CISPR 32（在欧洲转化为 EN 55032）是多媒体设备的发射标准——它把旧的 EN 55022（ITE）与 EN 55013（广播接收机）合并为一份文件。与 FCC 一样，它定义：
- Class A —— 面向商用/工业环境；用户手册必须警示该产品在家居环境可能造成干扰。
- Class B —— 面向家居/居住环境；消费类适配器的默认预期。
EN 55032 只覆盖发射。抗扰度由姊妹标准 EN 55035 处理。EN 55032 与 IEC 62368-1 安全标准一起，构成一个合法 CE 标识背后的完整技术链——安全、发射、抗扰度各自独立证明。该链的安全那一半，详见我们的IEC 62368-1 电源安全标准迁移指南。
VCCI 与 GB/T 9254：亚洲市场的两道门
VCCI（干扰自主管制协议会） 顾名思义是自愿的——但在日本它是事实上的市场准入要求。主要零售商和 OEM 都期望看到 VCCI 标识，而由于 VCCI 限值与 CISPR 32 一致，已经通过 EN 55032 Class B 的产品通常能用同一份数据清关 VCCI，前提是满足 VCCI 的注册与标识规则。
GB/T 9254 是中国对 CISPR 信息技术设备发射标准的采标，并接入许多产品类别的 CCC / 3C 强制认证体系。其限值曲线紧贴 CISPR，但中国要求在认可的国内实验室测试，并出具本国证书文书——一份境外 EN 55032 报告是有力的技术依据，但本身并不构成中国证书。务实结论：按 CISPR 限值线设计一次，欧洲、日本、中国就都八九不离十；差异主要在流程，而非硬件。
传导发射（CE，9 kHz–30 MHz）
传导发射是适配器回灌到交流电网线上的 RF 噪声。测量使用 LISN（线路阻抗稳定网络），它向被测设备呈现一个确定的 50 Ω/50 µH 阻抗，并把噪声电压引出给接收机。结果以 dBµV 读取。
两个检波器很关键：
- 准峰值（QP） —— 按突发噪声对听者的烦扰程度加权，是主要的判定线。
- 平均值（AV） —— 一条更低的限值，用于抓连续的窄带噪声（开关电源的基波及其谐波）。
在两者都适用之处，信号必须同时通过 QP 与 AV 限值。CISPR 32 / EN 55032 的传导频段为 0.15–30 MHz；FCC Part 15 B 同样从 0.15 MHz 起（CISPR 对部分设备还下探到 9 kHz）。典型 Class B 传导限值：
| 频段 | CISPR 32 / EN 55032 Class B（QP） | CISPR 32 / EN 55032 Class B（AV） | FCC Part 15 B（QP） |
|---|---|---|---|
| 0.15–0.5 MHz | 66 → 56 dBµV（递减） | 56 → 46 dBµV | 66 → 56 dBµV |
| 0.5–5 MHz | 56 dBµV | 46 dBµV | 56 dBµV |
| 5–30 MHz | 60 dBµV | 50 dBµV | 60 dBµV |
传导频段正是开关基波（经典设计通常 65–150 kHz）及其低次谐波的栖身之地——也是一只好的输入 EMI 滤波器发挥价值的地方。
辐射发射（RE，30 MHz–1 GHz）

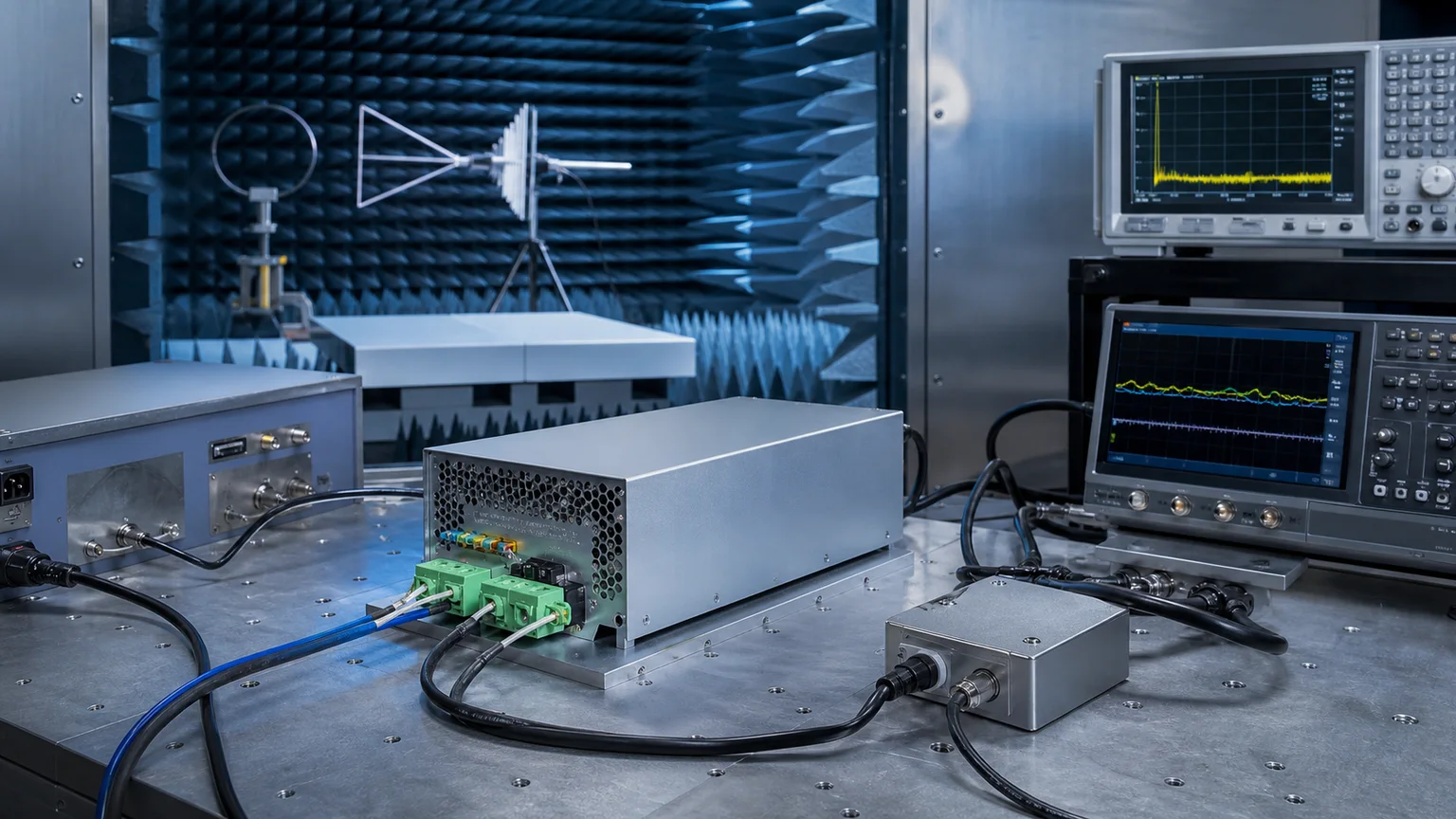

辐射发射是适配器抛入空间的场。它在半电波暗室（SAC） 或开阔场上测量，测量距离为 3 m 或 10 m，使用双锥天线（30–200 MHz）与对数周期天线（200 MHz–1 GHz），并扫动转台与天线高度以找出最坏场强。结果以 dBµV/m 计。
3 m 处的代表性 Class B 辐射限值：
| 频段 | CISPR 32 / EN 55032 Class B @ 3 m（QP） | FCC Part 15 B @ 3 m（QP） |
|---|---|---|
| 30–230 MHz | 40 dBµV/m | 约 40 dBµV/m |
| 230–1000 MHz | 47 dBµV/m | 约 46 dBµV/m |
数值接近，因为两者都回溯到 CISPR。辐射频段由线缆上的共模电流以及快速开关边沿的高频谐波主导——这正是 GaN 设计（见下节）在此格外需要小心的原因。
四套法规限值对比表
由于四套法规同根于 CISPR，一个 Class B 设计目标就能让你在各地八九不离十。下表展示居住级适配器上它们对齐得有多紧：
| 维度 | FCC Part 15 B | CISPR 32 / EN 55032 B | VCCI B | GB/T 9254 B |
|---|---|---|---|---|
| 传导频段 | 0.15–30 MHz | 0.15–30 MHz（部分 9 kHz） | 0.15–30 MHz | 0.15–30 MHz |
| 辐射频段 | 30 MHz–1 GHz（含时钟可至 40 GHz） | 30 MHz–1 GHz（及以上） | 30 MHz–1 GHz | 30 MHz–1 GHz |
| 传导 QP @ 0.5–5 MHz | 56 dBµV | 56 dBµV | 56 dBµV | 56 dBµV |
| 辐射 QP @ 30–230 MHz（3 m） | 约 40 dBµV/m | 40 dBµV/m | 40 dBµV/m | 40 dBµV/m |
| 法律地位 | 强制（SDoC） | 强制（CE / EMC 指令） | 自愿（事实门槛） | 强制（3C） |
| 检波器 | QP / AV | QP / AV | QP / AV | QP / AV |
结论：按 CISPR 32 Class B 线留足余量设计，同一套硬件就能清关 FCC、VCCI 与 GB/T 9254——剩下的只是流程（各市场的实验室、证书、标识），不是重新设计。
EMI 滤波器设计要点
输入 EMI 滤波器是通过传导发射最重要的一块。三个器件挑大梁：
- X 电容（差模）： 跨接火线-零线，旁路差模噪声。X 电容是安规电容（X1/X2），失效也不会造成火灾隐患。
- Y 电容（共模）： 接火线/零线-地，旁路共模噪声。Y 电容同样是安规电容（Y1/Y2），因为它跨越了隔离屏障。
- 共模电感： 同一磁芯上的两组绕组，对共模电流呈高阻抗，同时让差模（负载）电流通过。
关键权衡：Y 电容越大，共模噪声抑制越好，但对地漏电流也随之升高，而漏电流受安全标准约束——Class II 适配器通常为 ≤0.25 mA。为压辐射而把 Y 电容加大，可能让安全的接触电流测试失败。这正是 EMC 与安全文件相撞之处，也是两者必须同步设计、而非顺序进行的原因。（与之相关的低频问题——EN 61000-3-2 下、2 kHz 以下的谐波电流——见我们的Active PFC vs Passive PFC 选型指南；PFC 与 EMI 是"你往电网回灌了什么"这同一问题的不同频段。）
USB-PD / GaN 高频开关电源的 EMI 盲区
基于 GaN 的 USB-PD 适配器在体积与效率上取胜，但它在两个方向上挪动了 EMI 难题。其一，更高的开关频率——把 fsw 从约 100 kHz 提到 300 kHz–1 MHz 缩小了磁件，却把谐波能量直接推进 30 MHz 以上的敏感辐射频段。其二，更陡的边沿——GaN 的高 dV/dt 转换速率富含高频成分，会以共模电流形式耦合到线缆与 PCB 地，而这正是辐射发射的主导机理。对策都偏布局：紧凑的开关回路、对变压器与开关节点的细致屏蔽、在不牺牲效率的前提下控制栅极驱动以驯服边沿、以及严谨的 PCB 地划分。忽视这些的 GaN 设计往往传导能过、辐射却栽在 100–300 MHz。我们的 GaN USB-PD 产品线正是为在保住 Class B 的同时守住辐射余量而专门布局的。
≥5 条常见 EMI 整改陷阱
- 把 Class A 限值当成消费品的目标。 Class A 宽约 10 dB；按 Class A 设计，你的居住级适配器会栽在它真正要满足的 Class B 线上。
- 加大 Y 电容、击穿漏电流预算。 Y 电容加大能压共模噪声，却可能把对地漏电流推过 ≤0.25 mA 的安全限。先从噪声源头和共模电感入手。
- 辐射一超标就只想到加屏蔽。 屏蔽掩盖症状；若真正的源是输出线缆上的共模电流，一颗磁环或一次布局修正胜过一只金属罩。
- 让共模电感饱和。 磁芯选小了会在满载饱和，阻抗在最需要时崩塌——滤波器在轻载台架上看似没事，到额定功率却失效。
- 漏测 PD 握手期的 EMI 峰值。 USB-PD 电压协商与重协商会产生瞬态工作点；若测试只扫一个固定输出，协议握手或负载跳变期间的噪声尖峰可能漏测，最终在现场暴露。
三益 Sanyi 产品生态——FCC Class B + CISPR 32 B 认证
三益把 USB-PD、GaN 与桌面适配器产品线设计为同时清关 FCC Part 15 Class B、CISPR 32 / EN 55032 Class B 与 GB/T 9254 Class B，使同一平台无需逐市场重设计即可进入美国、欧盟、日本与中国。面向高功率应用，HP 高功率适配器系列（最高 240W）配备了在高输出下守住 Class B 所需的输入滤波与屏蔽。APN 桌面适配器系列以同样的 EMC 纪律覆盖中功率桌面与 IT 负载。面向多口与工作站充电，SY-C260W 多档充电器与更大输出的 SY-C500W 大功率充电器具备 GaN 高密度设计所需的传导/辐射余量。
由于能效、安全与 EMC 是同一个三角，我们的适配器被设计为同时满足三者——把本文的 EMC 工作与DOE Level VI vs ErP Lot 6 能效指南所述能效规则、以及上文 IEC 62368-1 指南的安全链配套对齐。联系我们的电源工程团队，提供功率、端口与目标市场需求，我们将推荐合规平台并附上配套测试数据。
FAQ
通过 FCC Part 15 Class B 就等于通过 CISPR 32 吗？ 几乎，但法律上不等于。两者都源自 CISPR 母文件，Class B 限值线非常接近，因此在一套上留有余量的设计通常能用同一硬件清关另一套。但它们是相互独立的法律体系：FCC 需要自己的 SDoC 报告和美国标识，而 CISPR 32 / EN 55032 支撑 EMC 指令下的 CE 标识。每个市场你都仍需各自的报告与文书——只是很少需要重新设计硬件。
Class A 与 Class B 真正的区别是什么？ Class A 面向商用/工业环境；Class B 面向居住环境，且大约严 10 dB，因为身边就是消费类收音机和电视。消费类适配器几乎总是 Class B。按 Class A 设计却卖进家庭，是最常见、也最昂贵的 EMI 错误之一。
为什么 GaN USB-PD 适配器的辐射发射这么难压？ 两个原因：其开关频率高得多（300 kHz–1 MHz），把谐波能量推进 30 MHz–1 GHz 辐射频段；同时 GaN 的快速开关边沿富含高频成分，会以共模电流形式耦合到线缆上——这是辐射发射的主要推手。紧凑回路、屏蔽、受控栅极驱动与细致的 PCB 接地必不可少。
FCC SDoC 自我声明意味着可以免测吗？ 不能。SDoC 意味着你不必事先向委员会备案，但你仍需一份来自具备资质（认可）实验室的实测发射报告留存备查，并正确加贴标识。自我声明转移的是文书，而非物理——一台未经测试、超出限值的产品仍属不合规，并会受执法约束。
如何在 Y 电容取值与对地漏电流之间平衡？ 更大的 Y 电容能抑制共模（辐射与高频段传导）噪声，却会抬高对地漏电流，而安全标准对其设上限——Class II 适配器通常为 ≤0.25 mA。正确做法是先把噪声源头降到最低、优先依靠共模电感，再用满足 EMI 限值的最小 Y 电容并守住漏电流预算。这正是 EMC 与安全文件必须同步设计的原因。
