监控摄像头在停电瞬间掉线，那它就不是安防系统，只是墙上一颗会闪的 LED 灯。但绝大多数小商户和家庭场景对监控供电的处理是把它当作"附带件"：一个 12V 适配器、一个墙插，停电时——无论是跳闸、夏季限电、还是有人故意切断进户线——两者一起断。12V CCTV 监控摄像头后备电池 UPS 就是用来堵这个口子的：它决定了 NVR 录到的是"事件本身"，还是"30 秒黑屏"。
本文系统讲清楚 2026 年 12V CCTV 后备电池 UPS 选型：DC UPS 与 AC UPS 拓扑对比、阀控式铅酸（SLA）7Ah / 12Ah / 24Ah 容量匹配、PoE NVR 与模拟/IP 混装方案、典型 4 路与 16 路监控的续航测算，以及三一哪些集中供电箱自带电池位、不用再额外加一台 UPS。
为什么 CCTV 备电是独立品类
"给监控加一台 UPS"听起来跟"给电脑加一台 UPS"是同一个问题：摄像头插到带电池的市电插座上就完事了。但实际有三件事让 CCTV 供电连续性变成了一个独立品类。
第一，负载本身是 12V 直流。几乎所有模拟监控摄像头、PoE 预算下的 IP 摄像头、所有 DVR、大部分小型 NVR，都用 12V 圆头直流口供电。从 220V 交流 UPS 给它们供电意味着：交流 → 电池（直流）→ 逆变器（回到交流）→ AC 适配器（再回到直流），每一次转换都要损失 8–15% 效率。能跑 3 小时 30W 摄像头负载的 100Wh 电池，实际只能跑 2 小时，剩下一半被来回转换吃掉了。
第二，续航要求按小时算，不按分钟算。台式 UPS 是给你 5 分钟存盘关机；CCTV UPS 是为了"录完整个停电过程"——而真正需要被录到的事件（蓄意切电、长时间停电），恰恰就是你最需要监控存活的窗口。需求从"600W 持续 10 分钟"变成"30W 持续 4 小时"，对应的电池显然不是消费级 UPS 内置的那颗小阀控式蓄电池。
第三，部署是分散的。16 路零售监控的摄像头一般距离弱电间 30–80 米，细线径监控线的电压跌落已经吃掉了 12V 预算的相当一部分。备电架构必须做在电源源端——也就是中心配电盘——而不是每路摄像头各自带一个 UPS。
CCTV 的功率与压降测算见 CCTV 监控电源选型与压降指南，本文是它的备电姊妹篇。
DC UPS vs AC UPS——监控场景为何 DC UPS 占优
最大的决策是拓扑。两种架构在市面上并存。
AC UPS 接在摄像头适配器上游。 标准的消费级或中小企业 UPS 喂 220V（或 110V）给摄像头自带适配器。优点：兼容任意摄像头、硬件便宜、通用安装队伍能装。缺点：上面说的双重转换损耗；每元成本能买到的续航很差；并且 UPS 必须装在墙插旁，不在摄像头配电盘旁——所以备电窗口只保护"插在 UPS 上的设备"，恰恰常常不包括摄像头本身。
DC UPS 接在 12V 配电盘上。 12V DC UPS 接在市电供电的 12V 开关电源与摄像头配电母线之间。正常运行时开关电源直接给摄像头供 12V，并对内置的阀控式铅酸（SLA）7Ah / 12Ah / 24Ah 后备电池做浮充。市电掉电时，热切换二极管或 MOSFET 网络在 4ms 内把负载切到电池侧——远低于任何摄像头的欠压复位阈值。摄像头根本"察觉不到"市电掉过。
DC UPS 的效率优势显著：没有逆变器级、没有电池→交流→直流的往返。同样标称 12V / 26Ah 的电池组，在 30W 摄像头负载下接近 10 小时理论续航，AC UPS 同等容量只能跑 5–6 小时。

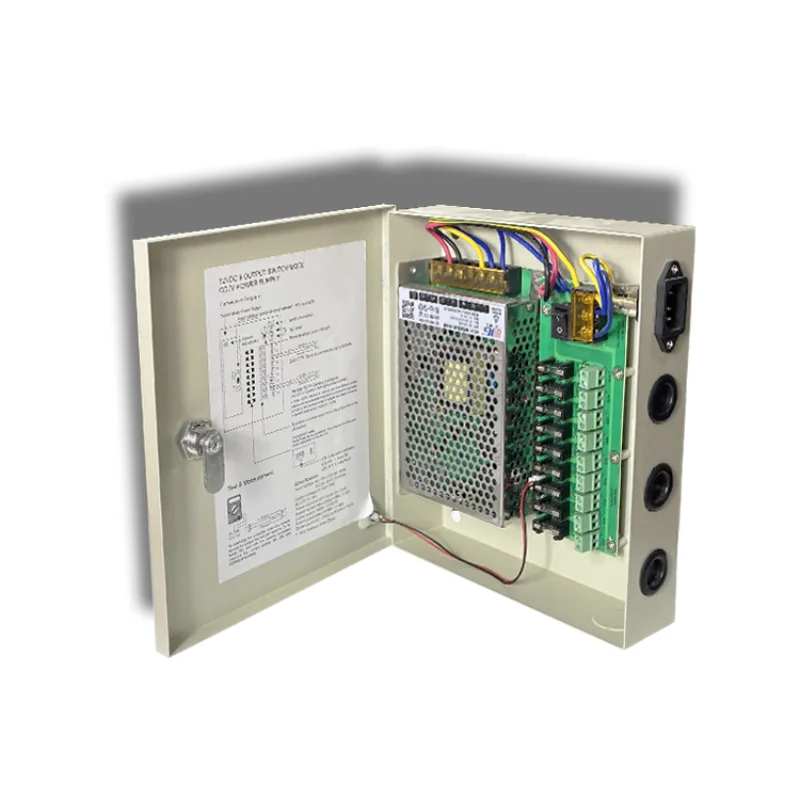

三一的 CCTV 监控集中供电箱产品线——包括 9 路集中供电箱 48W–120W 与 5 路集中供电箱 36W–72W ——就是为 DC UPS 拓扑设计的。每台箱体提供多路独立保险的 12V 输出、内置 SLA 电池位、自动浮充电路——整套监控车队天然继承备电能力，不需要再外挂一台 UPS。
步骤一：建立 DC 负载预算
选型从负载开始，不从电池开始。把"停电时必须存活的设备"列出来，求和稳态 12V 电流：
| 设备类别 | 典型 12V 电流 | 备注 |
|---|---|---|
| 模拟半球/枪机（不开红外） | 0.1–0.2 A | 仅日间模式 |
| 模拟半球/枪机（红外开启） | 0.3–0.5 A | 夜间峰值 |
| 2MP IP 摄像头（PoE 或 12V） | 0.4–0.7 A | 红外模式再 +0.2 A |
| 4MP / 4K IP 摄像头 | 0.6–1.0 A | 红外更高 |
| PTZ 球机（云台变焦） | 1.5–3.0 A 峰值 | 旋转瞬间冲击 |
| 4 路 DVR | 1.0–1.5 A | + 硬盘启动 |
| 16 路 NVR | 2.5–4.0 A | + 1–4 块硬盘 |
| 8 口 PoE 交换机（中间设备） | 2.0–4.0 A 12V 输入 | 若由 12V 喂电 |
一个 8 路红外摄像头 + 4 路 DVR 的小型零售场景，12V 端总电流一般在 4–5 A——约 60W。16 路商业级监控带 PoE NVR 接近 8–12 A（100–144W）。这两个数决定电池容量。
步骤二：选电池——7Ah / 12Ah / 24Ah SLA
分散式 12V CCTV 监控的事实标准后备电池是 阀控式铅酸（SLA / VRLA），三个常见规格。每个尺寸正好对应标准集中供电箱的内置电池位。
- 7Ah SLA —— 入门档。装在紧凑型门禁箱（如 60W–75W 门禁电源箱）和小型 5 路集中供电箱里。60W CCTV 负载下续航约 1.2 小时。
- 12Ah SLA —— 8–16 路监控的主流选择。60W 负载续航约 2 小时、120W 约 1 小时。
- 24Ah SLA —— 高续航周界与银行金库部署。60W 续航约 4 小时、120W 约 2 小时。常以 2× 12Ah 并联放在 18 路箱体内。
绝大多数零售与小型商用场景的正确答案是 12Ah——续航匹配区域停电典型 90 分钟窗口，并且体积刚好塞进标准集中供电箱内置位，不用再加独立 UPS 机箱。
需要整夜续航的场景（无人值守远程站、度假别墅、银行金库），上 24Ah 并联或切换到 LiFePO4 12.8V 电池组。LFP 路线在同样物理空间内续航翻 4 倍——12.8V / 50Ah LFP 模组现在做到与 24Ah SLA 相同的箱内电池位尺寸，60W 负载下能跑 6–8 小时。
步骤三：PoE 与混装场景如何处理
现代 IP 摄像头部署在原生 12V 直流和 PoE（以太网供电） 之间分裂。备电架构对两者不同。
纯 PoE 部署——摄像头由 PoE 交换机供电，交换机自己接市电。备份它要么把整个 PoE 交换机挂到 UPS 上，要么用支持 48V 直流输入的 PoE 交换机配 DC UPS。工业级 PoE 交换机带直流输入已经普及；可以用 48V 电池 UPS 喂电，或用升压 DC-DC 从 12V CCTV 电池升上来。已经集中在 48V PoE 交换机的部署可以用 480W POE 交换机电源 或 300W POE 交换机电源 作为上游电源，备电窗口里电池要支撑的就是这个上游负载。
模拟 + IP 混装——小商户从老式 DVR 迁移过程的典型形态。DVR/NVR 走 12V 直流、模拟摄像头走 12V 直流、少量新装 IP 摄像头走 PoE。最干净的备电方案是：一台带电池位的中心化 12V 集中供电箱覆盖除 PoE 交换机外的全部设备，PoE 交换机独立配一台小 UPS（或用第二路 48V 直流备电）。
4G / LTE 远程监控站点——LTE 路由器是"短板"。路由器掉线录像就传不上云。负载预算里要把它算进去；很多蜂窝路由器支持 12V 或 9–24V 宽压输入。
步骤四：浮充、电池健康度、"3 年一换"原则
SLA 电池不是永久件。常温室内场景按 3 年更换周期排程，高温场景（环温 35°C 以上）缩短到 18–24 个月。
供电箱里的充电电路必须支持 浮充曲线：25°C 时 13.5–13.8V、温度补偿（每单体每 °C −3mV）、电流尾段斜率防止老化电池热失控。如果一台箱体直接给 SLA 灌一个固定 13.8V 不做温补，吊顶夹层这种夏季高温场景两年内单体就会"煮坏"。
三条实操维护规则：
- 每年带载测试一次——断市电 10 分钟，1A 负载测端电压。降到 11.5V 以下就是寿命末期，下一次真停电就保不住了。
- 三年纪念日前换掉——SLA 第三年后失效曲线陡降。一颗 40 美元的电池在第四年坏掉，会让整个监控系统在一年里仅有的那一次停电中失效。
- 配对使用——禁止把新 12Ah 与老 12Ah 并联。新电池会向老电池倒灌电流，两块同时加速退化。
如果运维方没有跟踪 3 年周期更换电池的纪律，切到 LiFePO4 就改变了算账方式：12.8V / 12Ah LFP 模组浮充寿命 8–10 年，是 SLA 的 3 年的近三倍——直接消除"停电时摄像头没起来"这个最常见投诉。
步骤五：合规与外壳——现场部署的硬要求
美国与欧盟的商用监控部署，内置后备电池的供电箱必须满足下列合规堆栈：
- UL 60950 / UL 62368——信息技术设备安全，适用于供电箱里 12V 开关电源主体；2020 年起取代 UL 1950。
- UL 1481——火灾报警信号系统电源；监控系统接入消防联动时强制。
- FCC Part 15 Class A 或 B——开关级 EMC 发射。
- CE 标志——欧盟部署，依 LVD 2014/35/EU 与 EMC 2014/30/EU。
- 室内壁挂 IP54、户外或周界部署 IP65。
合规之外，对后备电池场景还有两个外壳特性很重要：带锁前盖（防止破坏者切电后再直接抽走电池）、通风但防雨外壳（防止 SLA 浮充时析气积聚在密闭箱体内）。
监控专用集中供电箱 产品线标配以上外壳特性，并提供 5/9/18 路保险 12V 输出与 SLA 电池位。周界或屋顶部署需要户外 IP65 时，可指定 IP65 外壳选项。
步骤六：三一 CCTV 备电产品矩阵
三一 CCTV 监控集中供电与备电产品线覆盖常见部署规模：
- 60W–75W 门禁电源箱——1 或 2 路 12V 输出，内置 7Ah SLA 电池位。适配小型门禁 + 2 路入口监控场景。
- 5 路集中供电箱 36W–72W——5 路独立保险 12V 输出，内置 7Ah 或 12Ah 电池位。4–6 路小商户监控标配。
- 9 路集中供电箱 48W–120W——9 路保险通道，12Ah 电池位。8 路零售监控的量产主力。
- 监控专用集中供电箱——18 路型号支持 16 路及以上商业部署，24Ah 电池位或 2× 12Ah 并联。
三一所有 CCTV 集中供电箱都标配浮充电路、温度补偿、热切换源选择网络——这才是真正意义的 DC UPS，不是"电源旁边挂一颗电池"。具体场景选型与 OEM 外壳定制，请浏览 三一产品目录 或 联系工程团队。
FAQ
我能不能就把 DVR 插到 50 美元消费级 UPS 上？
可以，但你只保护到 DVR，没保护摄像头、PoE 交换机、LTE 路由器。50 美元消费级 UPS 在 100W 总负载下续航 5–15 分钟，并且走的是低效的 AC → 电池 → AC → 直流适配器路径。真正的 CCTV 连续性方案要把备电做在 12V 配电盘——摄像头取电的地方——而不是 DVR 所在的桌面。消费级 UPS 可以做 PoE 交换机的次级备份，但不能当主力方案。
16 路监控的 12Ah SLA 能撑多久？
取决于负载。16 路总电流 8A 在 12V 下约 96W。12Ah SLA 标称能量 144Wh，但 SLA 只能放电到 50% DoD 不大幅折寿——可用约 72Wh，约 45 分钟续航。够应付典型区域性停电，但顶不住蓄意切断市电几小时的剧本。升到 24Ah 或并联以拿到 ≥ 90 分钟覆盖。
我装了 UPS 摄像头还是会在停电瞬间重启，为什么？
两个常见原因。(1) UPS 装在 AC 适配器上游，不是 12V 输出下游——适配器在 UPS 切到电池输出后要花 100–300ms 才能稳定，这超过摄像头的欠压复位阈值。修法：把备电做到 DC 侧集中供电箱里。(2) 电池老化到不能维持浮充电压，源选择二极管让切换瞬间摄像头看到的电压跌出了它的工作范围下限。修法：换新 SLA 单体，并用示波器或记录仪验证切换波形。
停电时能不能直接用 12V 汽车电瓶给摄像头供电？
物理上可以——12V 汽车电瓶电流绰绰有余。但 CCTV 供电箱里的浮充电路是为 7–24Ah SLA 设计的，不适配 80Ah 起跳的深循环汽车电瓶——汽车电瓶不带船用充电控制器的话会永远停在半电状态。多日停电、原 SLA 已死的应急一次性场景，可以断市电、把汽车电瓶接到 12V 母线上撑 12–24 小时——但不是永久方案。
整套 CCTV 都换到 LiFePO4 备电值得吗？
需要 >2 小时续航的场景，或运维没有 3 年换 SLA 纪律的场景，值得。12.8V LFP 与 24Ah SLA 物理同位、可用能量是 SLA 的 2.5 倍（LFP 容许 80% DoD vs SLA 50%）、浮充寿命 8–10 年 vs SLA 3 年。采购价高约 1 倍，但 10 年总成本更低，因为省掉 2–3 次 SLA 更换。唯一注意点：CCTV 供电箱必须支持 LFP 充电曲线（CC-CV、无均衡、无长期浮充），改造前先和供应商确认。
远程站点的 LTE / 4G 路由器要单独配 UPS 吗？
如果是远程实时监控站点，需要。路由器和摄像头必须同时存活，否则录像只停在本地 NVR、等市电恢复才上传。多数 LTE 路由器走 12V 或 9–24V 宽压，可以与摄像头共用同一台集中供电箱与同一颗后备电池——电池容量测算时把路由器电流加进去就行。如果场景里"停电时只有路由器是关键"，给路由器单独配一颗小 12V 电池性价比极高。
需要为具体监控场景做完整备电方案——含 SLA / LFP 电池选型、供电箱通道数、续航测算、合规支持——请把摄像头数量、点位数量、目标续航、运行环境发给 三一工程团队。我们覆盖全球出货 UL/CE 列名的 CCTV 集中供电箱与 SLA / LiFePO4 后备电池配套方案。
